Chcąc odpowiedzieć na pytanie jaki wpływ ma konstrukcja modu v2 jako całość na siłę potrzebną do pełnego wychylenia osi zrobiłem test na prostym modelu.

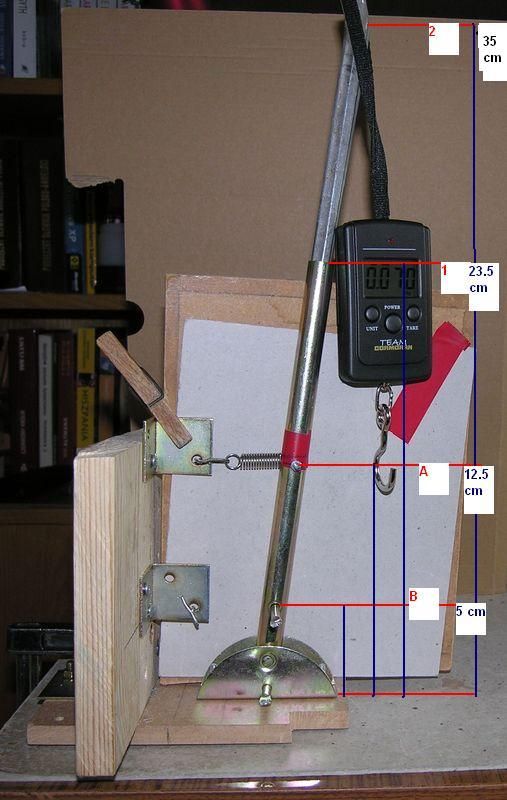

Model oraz jego wymiary są na załączonym zdjęciu.
Test polegał na zamocowaniu sprężyny w punktach A lub B i naciąganiu drążka w punkcie 1 lub 2 do pozycji znacznika - czerwona taśma na ściance.
Wyniki pomiarów :
sprężyna w A pomiar w 1 2.8 Kg
sprężyna w A pomiar w 2 1.9 Kg
sprężyna w B pomiar w 1 0.2 Kg
sprężyna w B pomiar w 2 0.1 Kg
Jest to test porównawczy a nie rzeczywisty (nie ma modu v2). Z testu wynika, że przy założonej odległości mocowania modu v2 względem punktu mocowania rury można regulować siłę nacisku na chwyt drążka umieszczając go blisko modu v2. Można też zmieniać odległość mocowania modu względem mocowania rury drążka.

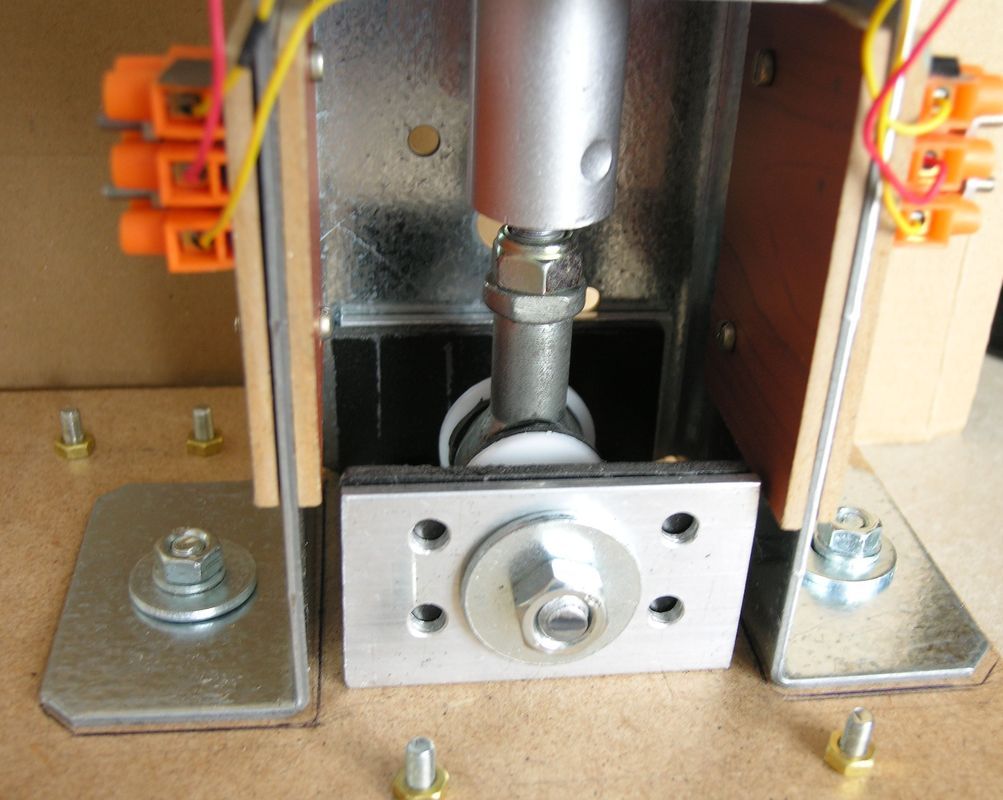

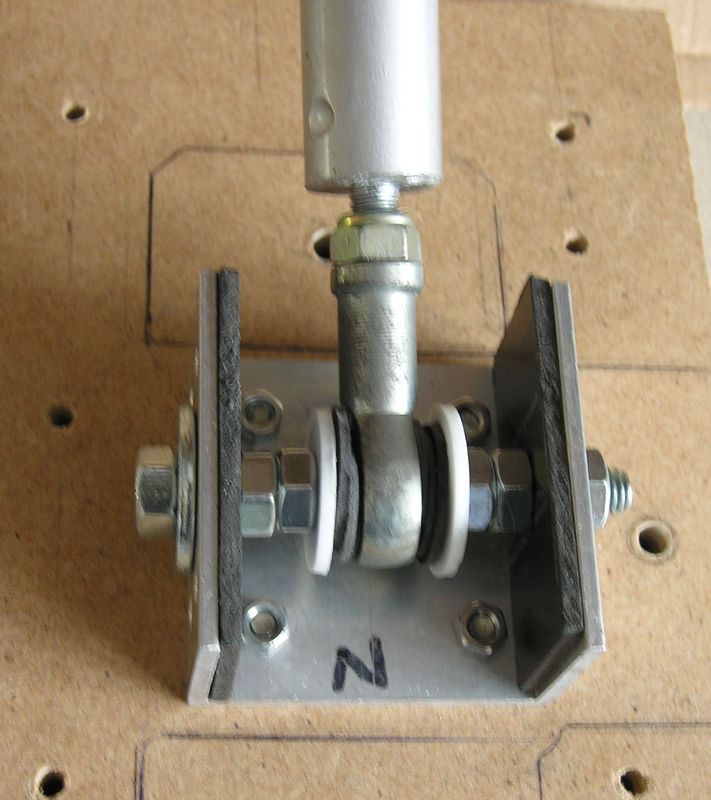

Przypominam, że zrobiłem pomiar tej siły w mojej konstrukcji z modem v2. Siła potrzebna do pełnego wychylenia była w granicach 1.8 - 2.2 Kg.
Zrobiłem także pomiar w oryginalnym drążku Cougar. Tutaj siła wynosiła od 1.5 do 2.3 Kg w zależności gdzie umieściłem punkt przyłożenia wagi w chwycie.
Z testów wynika, że możemy zaprojektować długość drążka oraz punkt umocowanie modu v2 tak aby spełniały nasze oczekiwania.
