Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« dnia: Września 05, 2013, 18:18:28 »
Potrzebuję zakupić taki bezpiecznik. Nie znam jego fachowej nazwy. Niestety okazuje się, że u mnie problemem jest zamówienie odpowiednich kondensatorów (czekałem dwa tygodnie i dostałem wielkie jak palec, bo pan elektronik sugerował się zdjęciem, a widział jakie potrzebuję). Tak sobie grzebię w zasilaczu monitora. Kondensatory już wymieniłem hurtem, bo jeden był napuchnięty (ten obok bezpiecznika). Monitor już się włącza, a był martwy. Obraz jest, bo widzę ramkę z napisem "no signal" ale brak podświetlenia. Bezpiecznik nie wygląda na ujarany ale często pada razem z kondensatorami. Wymienił bym go profilaktycznie.



PS. Jeżeli znacie jakieś dobre sklepy wysyłkowe z takimi częściami chętnie przygarnę link.
I/KG200_Doktor  1972-†2006

"Herr Rittmeister wylądował, klasnął w dłonie mówiąc: Donnerwetter! Osiemdziesiąt jest godną szacunku liczbą"

Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #1 dnia: Września 05, 2013, 21:34:47 »
Może na początek sprawdź ten bezpiecznik, wystarczy do tego najprostszy omomierz lub tester ciągłości w mierniku cyfrowym. Dobrze było by go odlutować żeby mieć pewność że mierzysz tylko ten element. Jak nie będziesz miał na nim przejścia to faktycznie jest uszkodzony i możesz próbować wymiany. Dobrze ze wymieniłeś wszystkie kondensatory elektrolityczne, to podstawowe działanie, chyba że korzystamy oscyloskopu :)

Bezpiecznik możesz kupić w TME:

http://www.tme.eu/pl/details/0251003.hat1l/bezp-miniaturowe-osiowe-ultraszybkie/littelfuse/#

P.S. Będziesz miał sporo szczęścia jeśli to bezpiecznik, często za brak pracy invertera odpowiada któryś z tranzystorów kluczujących. Przed wlutowaniem nowego bezpiecznika (jeżeli ten obecny faktycznie jest uszkodzony) obejrzyj dokładnie tranzystor na radiatorze z napisem 203B. Zobacz czy nie ma pęknięcia na obudowie albo czy PCB pod nim nie jest mocno przebarwione od temperatury, oraz czy punkty lutownicze są ok.  Jeśli wszystko na oko będzie w porządku to możesz lutować bezpiecznik i testować. Jeżeli znowu upali Ci bezpiecznik to masz uwalony ten właśnie tranzystor albo któreś trafo przetwornicy...

Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #2 dnia: Września 05, 2013, 21:38:35 »
No, Freeman13... tym razem ty byłeś ode mnie o 2minuty szybszy  :)

Offline KosiMazaki

  • Administrator
  • *****
    • http://www.kg200.il2forum.pl
Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #3 dnia: Września 05, 2013, 22:05:49 »
Spoko, dzięki za rady i sugestie. Z tego co sobie poczytałem na elektrodzie i pogooglałem najczęściej walą się kondensatory i ten bezpiecznik. Są nawet sprzedawane całe zestawy naprawcze. Po oględzinach nie zauważyłem innych uszkodzeń, nie czuję spalenizny itd. Elektronikem wielkim nie jestem, raczej amatorem i jak temat mnie przerośnie to poleci do kosza. No chyba, że ktoś będzie miał ochotę się pobawić w diagnostę. Monitor ma być i tak serwisowy, bo czasami mi brakuje szkiełka kolejnego. Dzięki za rady :).

TME znam ale trochę mnie przeraża cena dostawy zwłaszcza przy mniejszych zamówieniach. Ostatnio robiłem zakupy tu i polecam: https://www.elfaelektronika.pl/

Ps. Że ja tego w bezpiecznika wcześniej w TME nie znalazłem :/
Ps2. Jak na złość teraz znalazłem go tam gdzie zamawiałem kondensatory: https://www.elfaelektronika.pl/elfa3~pl_pl/elfa/init.do?item=33-035-00&toc=0&q=0251003

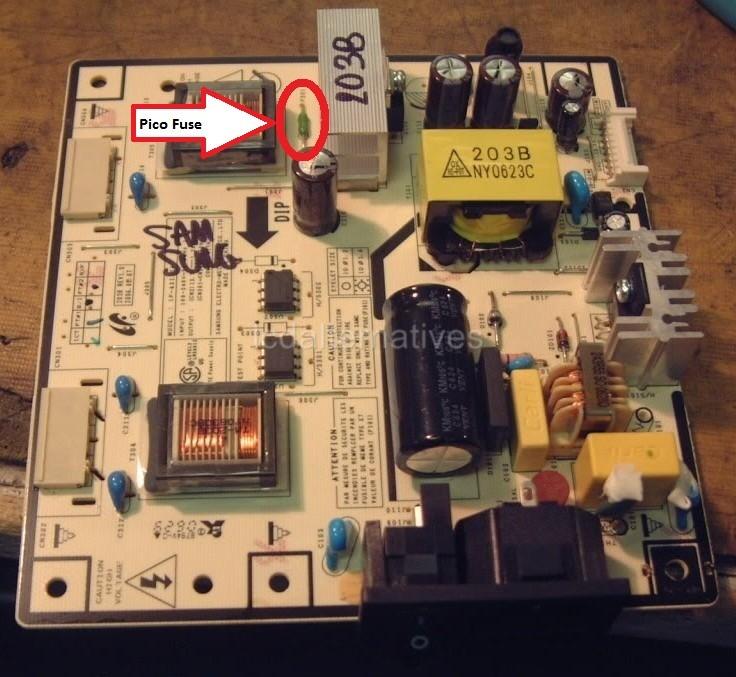

Ps3. Zdjęcie wyżej jest czysto poglądowe, bo wyszarpane gdzieś z netu.
I/KG200_Doktor  1972-†2006

"Herr Rittmeister wylądował, klasnął w dłonie mówiąc: Donnerwetter! Osiemdziesiąt jest godną szacunku liczbą"

Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #4 dnia: Września 05, 2013, 22:53:09 »
No, Freeman13... tym razem ty byłeś ode mnie o 2minuty szybszy  :)

Hehe czyli mamy 1:1, chociaż docelowo nie o to chodziło :)

Wracając jeszcze do tematu, to faktycznie pech że nie znalazłeś tego w elfie (czasem też coś u nich kupuję). Miał byś z głowy szukanie i kolejną wysyłkę. W TME faktycznie nie opłaca się kupować drobiazgów, ale to chyba dotyczy większości sprzedaży wysyłkowej... Mnie natomiast szokuje sprawność z jaką działa ta firma, kupuję u nich od dawna i zawsze wszystko jest dopięte na ostatni guzik. Poszukaj jeszcze tego bezpiecznika w lokalnych sklepach z elementami dla elektroniki, to nie jest jakiś nietypowy element. Nawet jeśli nie mają na miejscu to zamówią razem z innymi towarami dla siebie i będziesz miał kilka dni później ;)

Offline KosiMazaki

  • Administrator
  • *****
    • http://www.kg200.il2forum.pl
Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #5 dnia: Września 05, 2013, 23:00:23 »
Elfa tez działa sprawnie. Wszystko w osobnych solidnych woreczkach, opisane z godziną poskładania zamówienia. Wierz mi, że u mnie w sklepach wszystkie standardowe elementy są trudno dostępne. Zamawiając te kondensatory dwa tygodnie mnie zwodzili. Dysk mi zdążył pojechać i wrócić z Taiwanu z gwarancji, a części jeszcze nie miałem. Jak już wywalczyłem i doczekałem się przesyłki to dostałem takie bomby, że nawet na pająka ich bym nie zmieścił. W dodatku za wszystkie kondensatory Panasonica wraz z przesyłką zapłaciłem mniej niż za trzy te sztuki w sklepie. Potem gadanie, że 820uF 25V to niestandardowy kondensator. Wiocha, wiocha i jeszcze raz wiocha. Aczkolwiek jutro pojadę może jeszcze do jednego sklepu i tam zobaczę. Jak nie to już przeboleje wysyłkę tylko szkoda mi czasu, a drażni mnie bajzel w pokoju, bo co chwilę się potykam o jakiegoś grata rozebranego. Zresztą poszukam jeszcze mikroprzełączników OMRON D2FC-F-7N do myszki i może zamówię raz jeszcze.

Podziękował za wsparcie.
I/KG200_Doktor  1972-†2006

"Herr Rittmeister wylądował, klasnął w dłonie mówiąc: Donnerwetter! Osiemdziesiąt jest godną szacunku liczbą"

Offline KosiMazaki

  • Administrator
  • *****
    • http://www.kg200.il2forum.pl
Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #6 dnia: Września 06, 2013, 10:43:27 »
Objechałem wichurę i niestety nie ma bezpiecznika, więc musiałem zamówić w TME. W Elfie przy tańszej przesyłce koszt zakupu części większy i w sumie na to samo wyszło. Tym samym jestem lżejszy o 30 pln i stałem się posiadaczem najdroższych mikro bezpieczników :P. Jak dobrze pójdzie, to w poniedziałek zabawki będą to powalczę z tym monitorem. Jak nie wstanie to rytualnie go spalę albo potraktuję z młotka. Ole!

Ps. Tak na marginesie, bo nie miałem nigdy do czynienia z takim bezpiecznikiem ale jak rozumiem on nie ma jakiegoś jednego sposobu montażu?
I/KG200_Doktor  1972-†2006

"Herr Rittmeister wylądował, klasnął w dłonie mówiąc: Donnerwetter! Osiemdziesiąt jest godną szacunku liczbą"

Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #7 dnia: Września 06, 2013, 13:27:42 »
No to poszalałeś z zakupami  :D

Jak nie wstanie to rytualnie go spalę albo potraktuję z młotka. Ole!

Nagraj z tego jakieś video, może być zabawnie... :D

Co do sposobu montażu to nie powinieneś mieć żadnych problemów, wyciągasz stary i lutujesz nowy... cała filozofia ;)
No może z jednym ale... nie trzymaj bezpiecznika podczas lutowani gołymi palcami bo może być kuku :)

Offline KosiMazaki

  • Administrator
  • *****
    • http://www.kg200.il2forum.pl
Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #8 dnia: Września 06, 2013, 15:18:16 »
Jestem amatorem samoukiem ale nie aż takim ;). Z lutowaniem sobie radzę ;). Dzięki za pomoc.
I/KG200_Doktor  1972-†2006

"Herr Rittmeister wylądował, klasnął w dłonie mówiąc: Donnerwetter! Osiemdziesiąt jest godną szacunku liczbą"


Offline KosiMazaki

  • Administrator
  • *****
    • http://www.kg200.il2forum.pl
Odp: Pico/mikro bezpiecznik 3A/125V (F301) - gdzie to kupić?
« Odpowiedź #10 dnia: Września 09, 2013, 20:01:33 »
Dzięki Panowie za pomoc w namierzeniu bezpiecznika. Spieszę donieść, że monitor po jego wymianie wstał i ma się dobrze. Podświetlenie działa elegancko, obraz żyleta. W sumie podręcznikowy przypadek usterki.
