Wątek: Kokpit do M4

[Yossarian]

Małe uaktualnienie.

Z małym poślizgiem nowe panele prawie gotowe.

Poniżej stan aktualny panelu CMDS:

, brakuje jeszcze pokręteł i muszę jeszcze przykleić na gorąco LED'y.

Zmieniłem trochę koncepcję tej wkładki z wyświetlanymi napisami i licznikami. Teraz składa się ona z dwóch warstw. Pierwsza to mleczna plexi pomalowana od góry na czarno z wygrawerowanymi napisami, które podświetlam od spodu LED'ami, druga to przydymiona przeźroczysta plexi do maskowania i ujednolicenia wyświetlanych napisów i 7segLED.
Wyświetlacze 7segLED przetestowane, wszystko działa.

Teraz trochę pracy na dokończenie i zabieram się za kolejny panel.

[vito_zm]

Gratulacje.

[maciej]

Świetnie to wygląda. Czekam na dalsze etapy.

[Yossarian]

I jeszcze zdjęcia z testowania




7segLEDy bardzo ładnie i mocno świecą. Niestety LED'y pod napisami wysterowane z SimOutXL świecą trochę za słabo. Czy muszę zmienić rezystory na mniejsze czy może jest jakiś parametr w SimOut, którym można sterować jasność LED?

[vito_zm]

Faktycznie słabo świecą w porównaniu do sterowanych z OC, to wynika z tego, że są inaczej sterowane.  Najlepiej zmniejszyć oporność.

[EGHI]

Gratuluję! Ładnie to wygląda.
Miałem podobny problem z podświetleniem napisów. Pamiętam, że  LEDy wymieniłem na mocniejsze i efekt był bardzo dobry. Takie same zastosowałem w podświetleniu zegarka Fuel, vito może potwierdzić ich jakość. Niestety nie pamiętam jakie mają parametry i gdzie kupiłem.
 W Twoim panelu 7-seg wydać wyraźnie, nie tylko mocno świecą ale widać je całe. To był kolejny mój problem, panel najpierw był wycinany później dobierałem części. 7-seg mam trochę za wysokie (znalazłem starą fotkę):


Da się z tym żyć .

Z przyjemnością czytam Twój wątek, czekam na kolejne postępy.
Pozdrawiam.

[drejku]

No, zaszalałeś
Gratulacje!

PS. Chciałbym mieć jeszcze tyle zapału co Ty

[Yossarian]

To raczej nie do końca jest problem jasności samych LED. Kiedy zasilam je bezpośrednio z zasilacza napięciem 2,5V to świecą ładnie.
Problem jest kiedy steruję je przez SImOutXL. Robiłem to tylko z okna testowania (Konfiguracja->Testuj). W tym oknie znalazłem też zakładkę "Dodatkowe Zmienne", gdzie jest możliwość ustawiania jasności w skali od 0 do 10. Tylko tam jeszcze nic nie zmieniałem. Muszę to przetestować. I oczywiście muszę sprawdzić jak świecą LED'y sterowane z BMS'a.
Bo skoro w oknie testowania jest parametr odpowiedzialny za jasność, to pewnie w skrypcie też można to ustawić.

Jeżeli sterowanie programowe jasnością nic nie da, to oznacza, że elektronika SimOutXL  wprowadza dodatkowy opór, który sumuje się z rezystorami, które są przeznaczone do LED. Wtedy dam jaśniejsze LED albo mniejsze rezystory. Chociaż logiczniejsze jest wstawienie mniejszych rezystorów... czyli poprawienie punktu pracy LED.

[vito_zm]

Zasilanie LED w simOUT jest okresowe 1/8 na LED z zestawu 8 LED. Z zasilacza zasilanie jest ciągłe, dlatego jasno świecą. Rezystor można zmniejszyć dość znacznie z 100 om do 24 om, można dać inną diodę to powinno poprawić. Taka sama zasada obowiązuje w sterowaniu wyświetlaczy 7segLED tzn. zasilanie nie ciągłe i świecenie jest przyzwoite, dlatego inne diody i mniejszy rezystor powinien rozwiązać problem.

[Yossarian]

Zmieniłem jeden rezystor ze 120R na 80R (zmierzyłem je miernikiem). Niestety zauważalnych zmian w świeceniu LED nie zauważyłem. Czyli jednak muszę poszukać jaśniejszych LED. Moje diody to https://sklep.avt.pl/search/search?st_search%5Bsearch%5D=41868&st_search%5Band_search%5D=1&st_search%5Bdetail%5D=
Może też kupię jeszcze mniejsze rezystory albo dla testu zrobię połączenie równoległe dwóch  .

W HSC jest możliwość sterowania jasnością LED, sprawdziłem to. Tak jak pisałem wyżej, w oknie testowym można zredukować jasność, więc pewnie też w skrypcie można dodać linię z zadaną jasnością.

[Yossarian]

Ale tak patrzę w AVT i te diody mają od 100-300 mcd i jaśniejszych nie ma w tym sklepie... kurcze one chyba jednak powinny się dać wysterować aby świecić jaśniej... musze poszukać danych katalogowych.

[Yossarian]

Relacja na żywo. Dane katalogowe mam typowe napięcie dla tej diody to 2,2V max. 2,5V.

Zmierzyłem napięcie jakie wystawia SimOutXL. I zdziwienie... na zasilanych pin'ach mam od 0,9V do 1,3V. Rezystory R1-R5 są rzędu 100R. Coś tu jest chyba nie tak???
Tu chyba powinno być napięcie ok. 2V a nawet trochę więcej?

Zmierzyłem jeszcze zasilacz. Tu też zdziwienie, bo zasilacz jest 5V 2A a daje ok. 8V. Chińszczyzna...Może to wszystko przez ten zasilacz, że daje więcej niż potrzebne 5V?
Płytka SimOutXL wydaje się nie uszkodzona, mam nadzieję...

[Yossarian]

Całe szczęście, że to tylko kiepski miernik i pewnie słaba już w nim bateria. Uff. Zasilacz jest dobry.

Znalazłem w garażu mocne zielone LED'y o jasności 60000mcd.  są wystarczające. Co prawda są 5mm ale w sumie nie robi to różnicy.

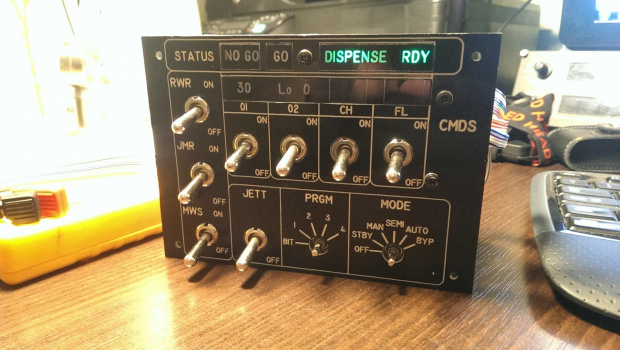

Oto efekt przy jasno świecącej lampce biurkowej, która świeciła nad panelem w czasie wykonania poniższego zdjęcia:

[vito_zm]

Gratulacje tak jak przypuszczaliśmy mocniejsze diody. Musisz pomierzyć napięcie na LED oraz na rezystorze. LED-y ładnie świecą.

[moders]

Śliczny panelik. Aż miło popatrzeć!
